Stojanová montovaná rozvaděčová datová skříň řady Grand je určena pro instalaci pasivních i aktivních prvků strukturovaných kabelážních systémů.
Konstrukčním záměrem je poskytnout univerzální 19" rozvaděč pro různé druhy použití s vysokou přidanou hodnotou.
Základní konstrukce
Rozvaděč Grand tvoří rozebíratelný skelet, složený z dna, stropu a čtyř stojin. K dnu a víku jsou připevněny vertikální lišty, jež umožňují montáž zařízení v rozměrovém standardu 19".

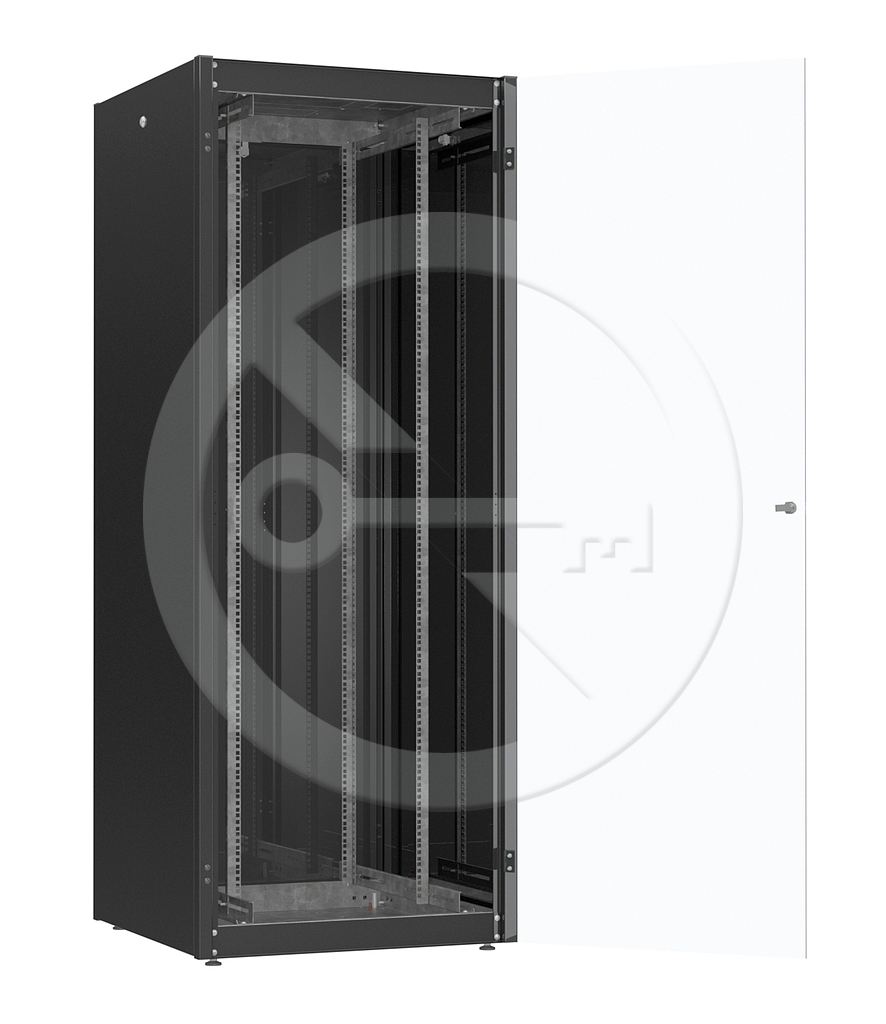

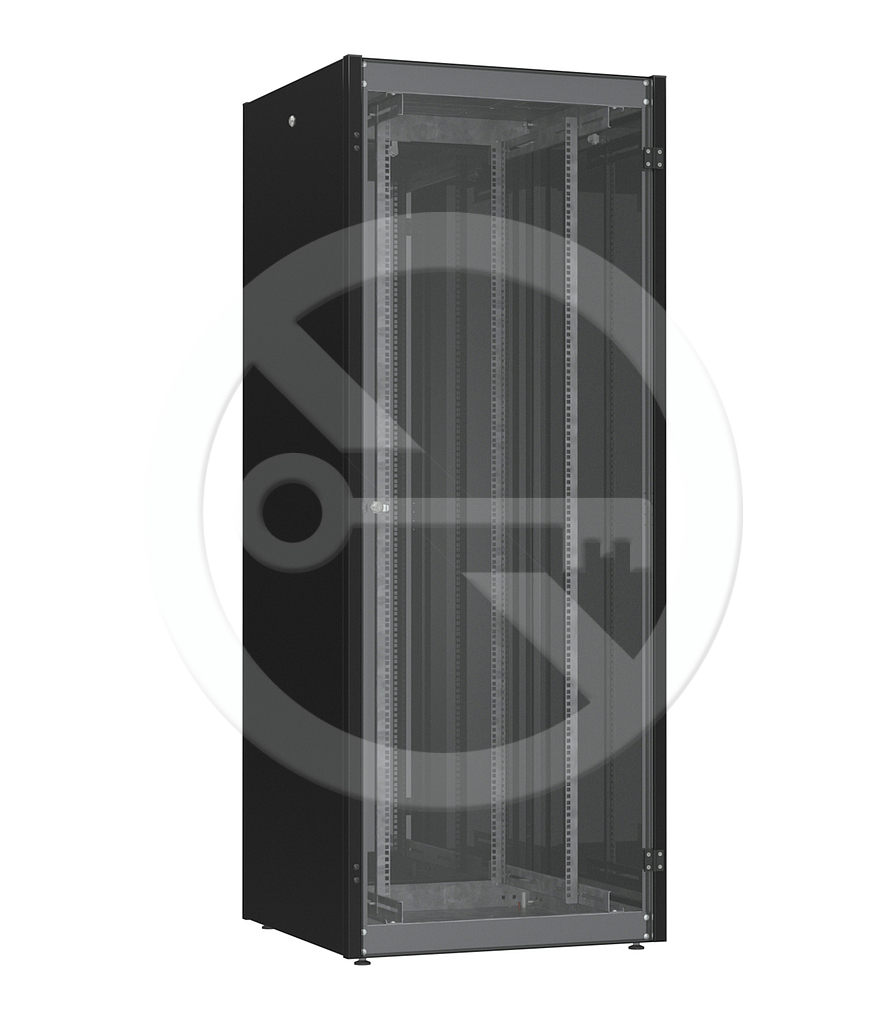

Z čelní strany je rozvaděč osazen celoskleněnými dveřmi z čirého kaleného bezpečnostního skla (EN 12150-1). Dveře mají max. úhel otevření 180° a jsou osazeny cylindrickým zámkem s jednobodovým zamykáním.
Konstrukce rozvaděče umožňuje měnit směr otevírání dveří. Odnímatelné zadní i boční zákryty jsou uchyceny pomocí cylindrických zámků na totožný klíč, jako mají dveře.

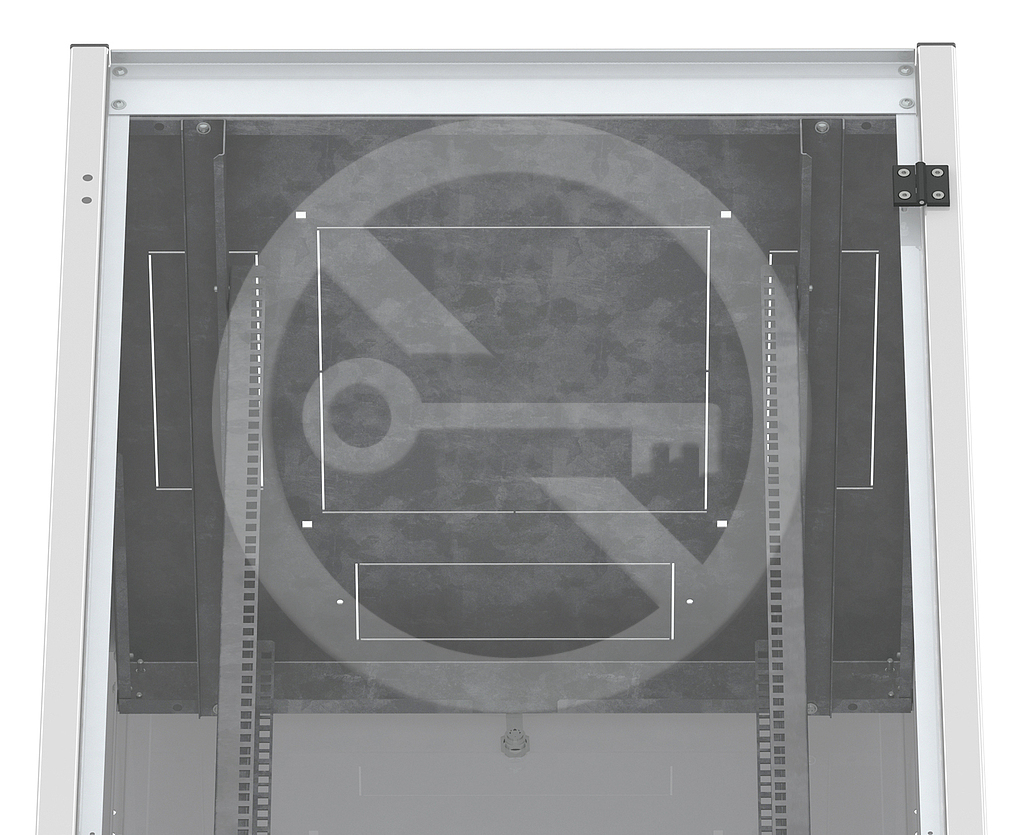

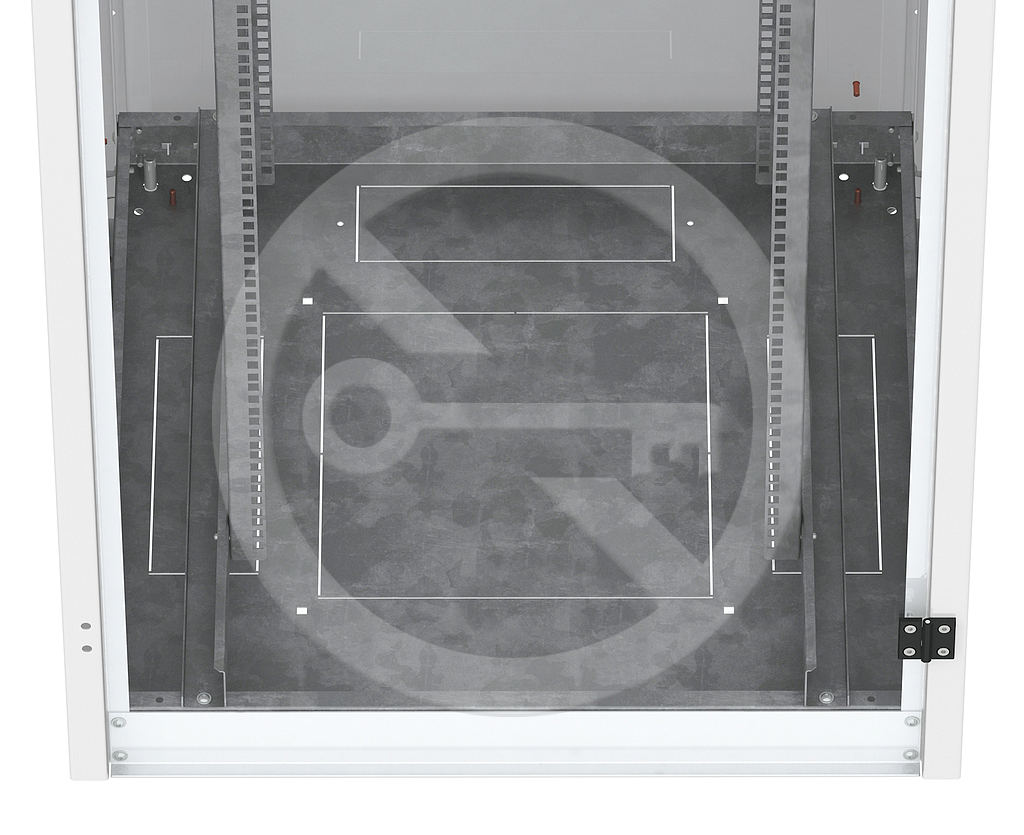

Ve stropě i na dně se nacházejí otvory pro vstup kabelů a odvod teplého vzduchu uzavřené vylamovacími záslepkami. Otvory pro odvod teplého vzduchu jsou přizpůsobeny pro instalaci ventilační jednotky VJ-R2, 4 nebo 6.
Otvory pro přívod kabelů umožňují zavedení napájecích kabelů ukončených třífázovou zástrčkou.
Vertikální lišty s roztečí 19"
Rozvaděč obsahuje dva páry 19" vertikálních lišt k umístění montovaných zařízení. Konstrukce rozvaděče umožňuje měnit polohu vertikálních lišt ve směru hloubky rozvaděče.
Krytí
IP 20 podle EN 60529 Stupně ochrany krytem
Garantované nosnosti
Maximální přípustná celková hmotnost zařízení montovaného uvnitř rozvaděče nesmí překročit 600 kg.
Nosnosti jsou garantovány při rovnoměrném statickém zatížení.
Ustavení a vyrovnání
Součástí každého rozvaděče jsou čtyři kusy výškově stavitelných nivelačních nožek. Tyto umožňují ustavit rozvaděč na nerovné podlaze. V případě nepoužití těchto nožek lze postavit rozvaděč na podlahu přímo. Na dně rozvaděč neobsahuje žádné vyčnívající prvky.
Zemnicí propojení skříně
Všechny konstrukční díly rozvaděče jsou vzájemně vodivě propojeny. Vodivé spojení dveří a bočních krytů se skeletem rozvaděče je provedeno pomocí zemnicích kabelů o průřezu 6 mm2 pro maximální proudové zatížení 63 A. Při vyšším proudovém zatížení rozvaděče je nutno použít zemnicí kabely s větším průřezem.
1 stojina skeletu/rámu
2 dno s kabelovým průchodem a přípravou pro instalaci ventilační jednotky (vylamovací)
3 strop s kabelovým průchodem a přípravou pro instalaci ventilační jednotky (vylamovací)
4 příčky pro montáž 19" lišt
5 vertikální lišta
6 celoskleněné dveře osazené jednobodovým cylindrickým zámkem
7 boční vyklápěcí zákryt osazený jednobodovým cylindrickým zámkem
8 zadní vyklápěcí zákryt osazený jednobodovým cylindrickým zámkem
Protikorozní ochrana skříně
Standardně jsou skříně dodávány s povrchovou úpravou práškovou barvou v odstínu světle šedá RAL 7035.
Vnitřní montážní díly, jako jsou 19" vertikální lišty a příčky, jsou pokovené slitinou Al-Zn.
Spojování rozvaděčů do sestav
Na bocích rozvaděčů se nacházejí prvky umožňující spojování rozvaděčů do sestav. Ke vzájemnému spojení dvou rozvaděčů je třeba použít doplňkový spojovací materiál. Rozvaděče je možné skládat do sestav, řad, bez nutnosti demontáže bočnic.
Příslušenství
Ke skříni je možné přiobjednat velké množství standardního 19" příslušenství, jako jsou police, záslepky, vyvazovací panely a mnoho dalších včetně speciálního příslušenství na přání zákazníka.
